氧化铝的工艺生产方法主要有拜耳法和烧结法，但是大多数工厂应用拜耳法。拜耳法是1888年由拜耳发明的生产工艺。近年来，已对此类方法进行了改进，目前，每生产一吨氧化铝要消耗2吨的铝土矿。

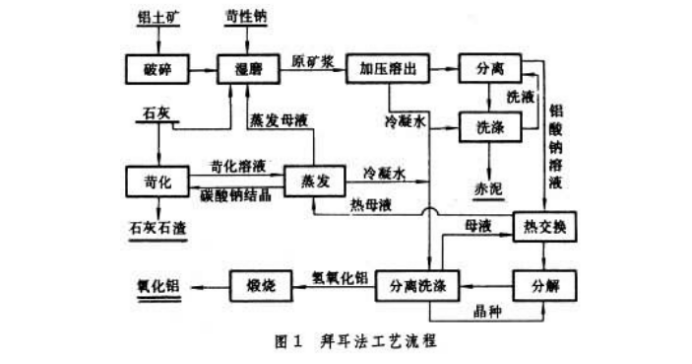

拜耳法的优点主要是流程简单、产品质量好，工艺能耗低。产品成本低，但该法需要矿石中 A/S大于7。

碱石灰烧结法

一般指碱石灰烧结法，适合处理高硅的低品位铝土矿。其原理是在原料中配入碳酸纳和

石灰石，与铝土矿中的成分通过高温烧结反应转变成铝酸钠，铁酸钠，硅酸二钙和钛酸钙。

　　碱石灰烧结法的主要化学反应如下：

　　烧结：

　　Al2O3+Na2CO3─→Na2O·Al2O3+CO2

　　Fe2O3+Na2CO3─→Na2O·Fe2O3+CO2

　　SiO2+2CaCO3─→2CaO·SiO2+2CO2

　　TiO2+CaCO3─→CaO·TiO2+CO2

　　熟料溶出：

　　Na2O·Al2O3+4H2O─→2NaAl(OH)4（溶解）

　　Na2O·Fe2O3+2H2O─→Fe2O3·H2O↓+2NaOH（水解）

　　脱硅：

　　1.7 Na2SiO3+2NaAl(OH)4─→Na2O·Al2O3·1.7SiO2·nH2O↓+3.4NaOH

　　3 Ca(OH)2+2NaAl(OH)4+x Na2SiO3─→ 3CaO·Al2O3·x SiO2·(6-2x)H2O↓+2(1+x)NaOH

　　分解：

　　2NaOH+CO2─→Na2CO3+H2O

　　NaAl(OH)4─→Al(OH)3↓+NaOH

烧结法的优点是可以处理A/S为3~4的高硅铝土矿，并利用廉价的碳酸钠，但该法流程复杂，工艺能耗高，产品质量比拜耳法差，单位产品投资和成本较高。
